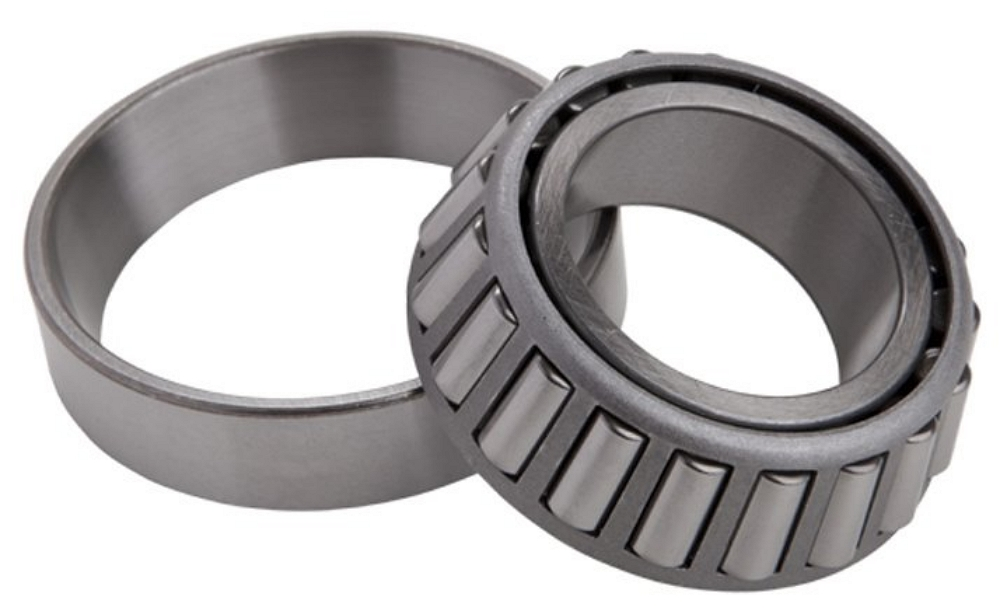

ROULEMENT A ROULEAUX CONIQUE COTES METRIQUES
ROULEMENT A ROULEAUX CONIQUE COTES METRIQUES ROULEMENTS A ROULEAUX CONIQUE SERIE 3xxxx
Roulements à Rouleaux Coniques Séries : - 30000 / 30200 / 30300 / 32000 / 32200 / 33000 / 33200 / …
Présentation : - Ils supportent des efforts axiaux et radiaux importants
- Du fait de la disposition des contacts de roulement, les bagues peuvent se désolidariser par translation axiale
- Ils ne posent donc pas les mêmes problèmes d'assemblage que les roulements à billes
- Ils constituent une liaison rotule équivalente (unilatérale) entre les bagues
- D'une grande rigidité, ce type de composant est idéal pour les guidages de grande précision devant subir de gros efforts (pivot de roue de véhicules, broches de machines)
- Pour le guidage d'un arbre, comme les roulements à billes à contact oblique, ils sont généralement associées par paire en opposition. Suivant la disposition des composants, on obtient un montage dit en O ou en X
- Chaque roulement constituant une liaison rotule, l'association des deux donne un pivot, dont la raideur est d'autant plus grande que les centres de poussée sont éloignés. Ce montage en opposition ne permettant pas la constitution d'une liaison isostatique, il y a nécessité de réglage au montage, pour un fonctionnement correct. Leur mise en œuvre est donc plus coûteuse
- Pour des raisons technologiques (ajustement des bagues et leur portée et réglage du jeu), le montage en X est habituellement utilisé dans le cas d'un arbre tournant par rapport à la charge radiale subie par la liaison
- Le montage en O est utilisé, lui, dans le cas d'un logement tournant.
- En mécanique, un roulement est un dispositif destiné à guider un assemblage en rotation, c'est-à-dire à permettre à une pièce de tourner par rapport à une autre selon un axe de rotation défini
- Le roulement est donc un palier
- Par rapport aux palier lisses, le roulement permet d'avoir une très faible résistance au pivotement tout en supportant des efforts importants
- Nous pouvons en trouver dans les machines à café, les skateboards, les trottinettes, les hand spinners…
- Les roulements se distinguent par la forme et la disposition des éléments roulants
- À chaque modèle correspondent des performances particulières et donc un usage spécifique
- Par exemple, les roulements à rouleaux supportent des charges supérieures par rapport aux roulements à billes (de taille équivalente), car le contact des éléments roulants avec les bagues est linéaire. Cependant, ils acceptent des fréquences de rotation moins élevées
- Les cages à aiguilles sont moins encombrantes mais exigent une préparation des portées (trempe)
